    功能描述
    ● 遥控控制开启和关闭
    ● 反馈开启关闭信号(无源信号)
    ● 有效距离10m内
    ● 可配任意执行器
    ● 操作方便,无线连接
    ● 电压DC 24V,AC220V

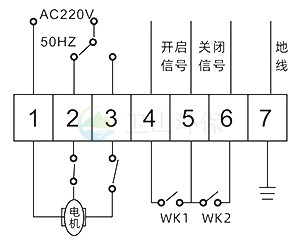

    AC220V接线图


    1-2通电,机构主轴0°  转向90°  4-5通
    1-3通电,机构主轴90°  转向0°  4-5通
    电动2型/电动4型  线路图

    遥控电动风阀
    1:学习按钮
    2:电压
    3:电源
    4:反转
    5:中心线
    6:正转

    开启0-90°  停止  关闭90°-0°
    接线说明:
    ⑤ 中心线对应风阀执行器公用线
    ⑥正传对应风阀执行器开启线(逆时针)
    ④反转对应风阀执行器(顺时针)

    AC220V接线说明
    1、①②通电,阀门开启0°-90° 此时④⑤通,反馈开启信号
    2、①③通电,阀门开启90°-0° 此时⑤⑥通,反馈关闭信号
